Excel中小组数据的选择性可视化图形呈现

精华帖地址：http://lt.zjxxkx.com/showtopic-69946.aspx

作者：傅蒋

选自：小学科学教学论坛-专题研修-科教小技

在2024年10月的浙江省疑难问题解决活动上，看到运动的小车这节课上，有一位老师的图形化数据不但可以显示整个班级的整体数据趋势，还能任意选择一个小组，然后单独出示这个小组的数据以及木块位置，第一次看到这样的数据呈现方式，于是研究了一番，想要复现这种实现方式。数据的选择没问题了，但木块的位置出现方式，可能与那位老师的技术并不一致。
视频地址：
https://mbd.baidu.com/newspage/data/videolanding?nid=sv_3266483818092881392

源文件：可直接使用（点击链接下载）《自动化数据显示木块运动数据显示》

http://lt.zjxxkx.com/attachment.aspx?attachmentid=228900

我们以WPS为例，进行实操讲解：

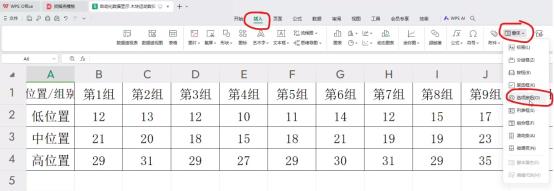

第一步：点击菜单，插入，在窗体中选择选项按钮。

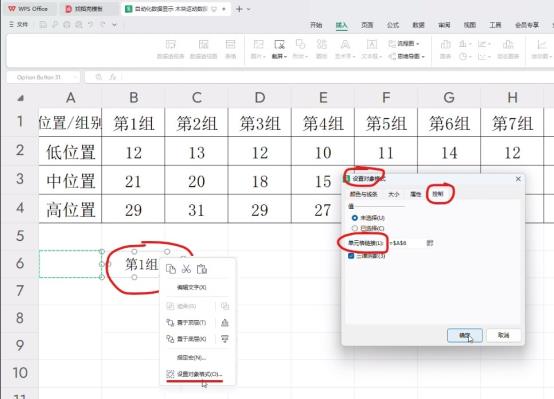

在适当的位置插入，修改文字为第1组。调整大小并移动到适当的位置，右键选择设置对象格式，在控制菜单中选择单元格链接，这里，我选择了A6单元格。将选项按钮复制并粘贴多个，依次改成第2组，第3组，同时选中三个按钮，调整好位置。

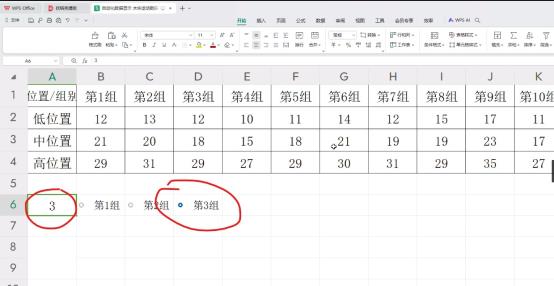

设置完成后，点击不同的按钮就会显示对应的数字。

第二步，制作一张表格，借助参数引用小组数据。例如选择按钮第一组，就引用第1组数据，选择按钮第2组，就引用第2组数据。

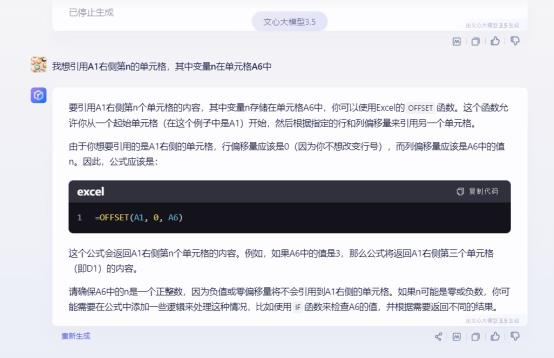

参数怎么写呢？问一问AI：我想引用A1右侧第n个单元格，其中变量n在单元格A6中，然后AI告诉我代码是“=OFFSET(A1, 0, A6)”。

根据这个代码，稍作修改，就能快速引用其他数据。

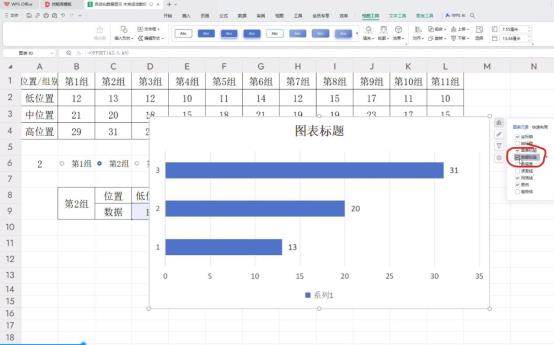

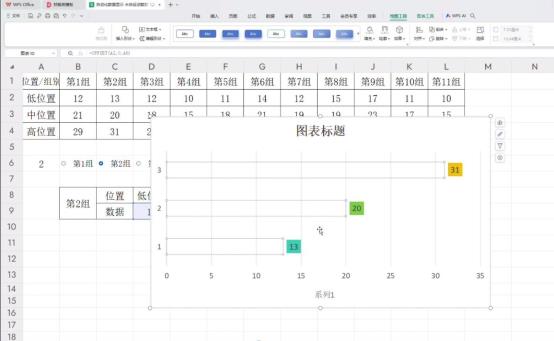

第三步：我们选中这组数据，插入图表，选择横向的条形统计图。

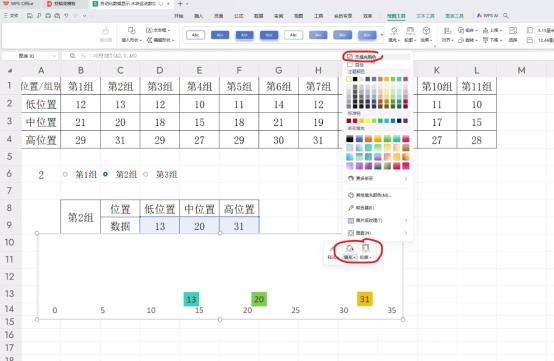

增加图表的数据标签，并填充适当的颜色。再把条形改成无色填充。

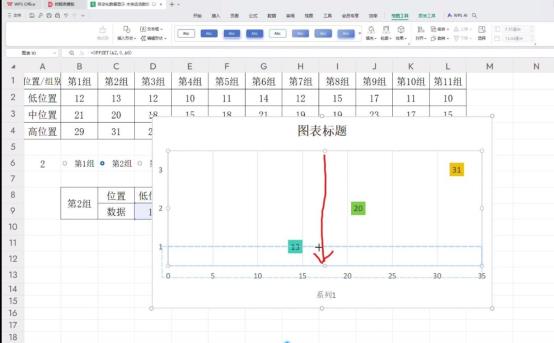

非常关键的一步是将条形部分向下压缩到底，这样，三个数据标签就在一条水平线上了。

然后删除其他无用的元素，横坐标轴建议保留。适当调整图表的大小和位置，并将整个图表的背景填充和边框改成无色填充。

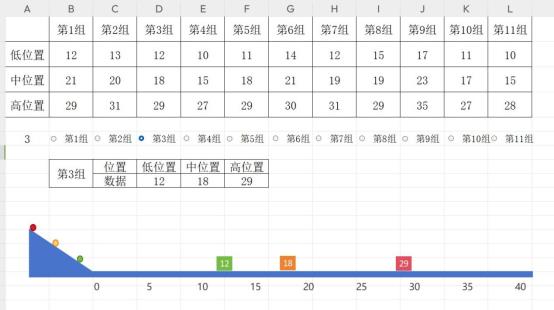

最后，自己再插入一些装饰图形元素，一个能够呈现指定小组木块位置和数据的可视化图形就做好了。
